Полная проверка ротора электродвигателя при помощи тестера

Любой электроинструмент рано или поздно выходит из строя. Основная причина ̶̶ неисправность электродвигателя. Отдавать инструмент на диагностику в мастерскую ̶̶ дорого и отнимает много времени. Поэтому найти причину поломки лучше самостоятельно. Тем боле, что, сделать это не сложно.
Электродвигатель состоит из двух частей: статор и ротор. Ротор (его еще называют якорем) самая сложная деталь. Состоит из вала с магнитопроводом, в который уложена обмотка. Концы обмотки подсоединены к пластинам (ламелям) коллектора.
Приступим к диагностике. Основное приспособление, которое нам понадобится – мультиметр.

Для начала разберем электродвигатель и извлечем якорь. Необходимо его осмотреть. Часто повреждение обмотки видно невооруженным глазом. Если обрыва проводов и места короткого замыкания не видно, проводим три теста.

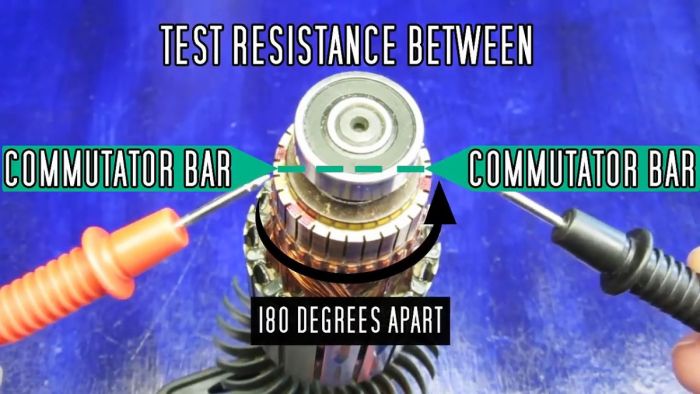

1. Тест на 180 градусов

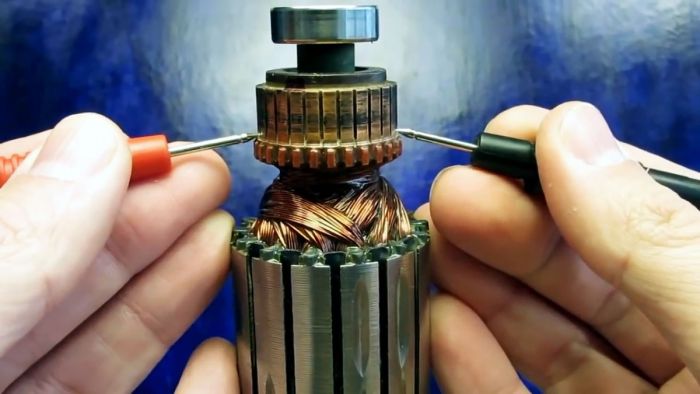

• Щупы подсоединяем к двум ровно противоположным контактом коллектора. Две эти точки находятся друг от друга на 180 градусов.

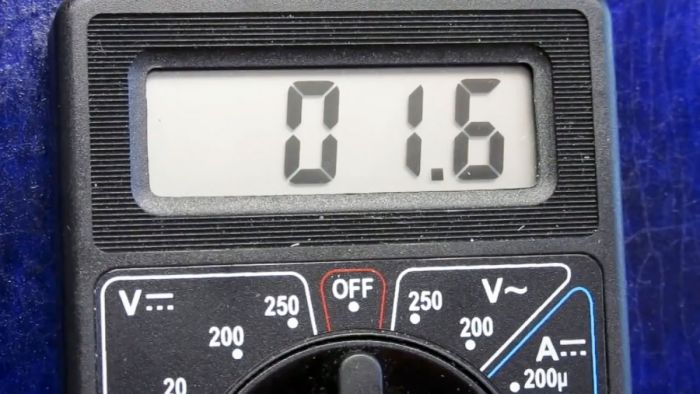

• Измеряем сопротивление. Запоминаем или записываем.

• Далее производим замеры по кругу, между остальными противоположными пластинами.

Подводим итоги. Сами значения сопротивления нам неинтересны. Главное, чтобы они были одинаковы. То есть, если мультиметр при первом измерении показал, например, значение 1,5 Ом, то и между остальными противоположными пластинами должно быть такое же сопротивление. Если сопротивление между некоторыми точками больше ̶̶ значит в этой обмотке обрыв. Если сопротивление, наоборот, меньше ̶̶ короткое замыкание.

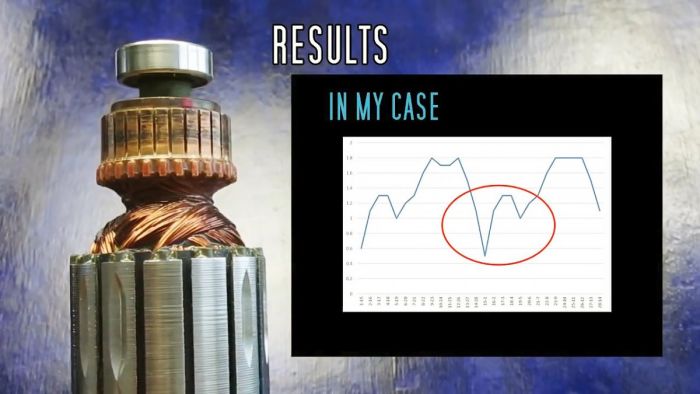

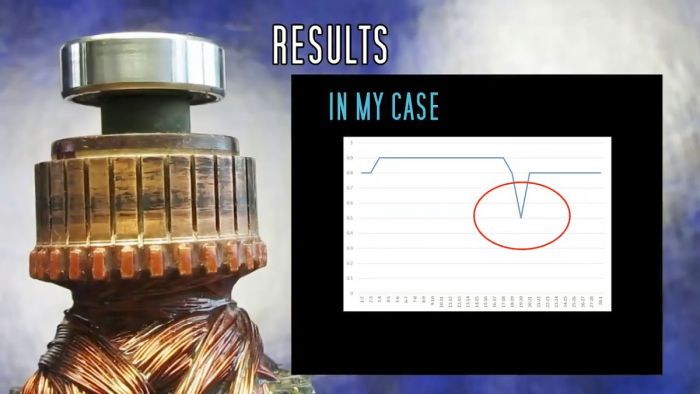

На графике отчетливо отслеживается внутренне замыкание в одной из обмоток.

2. Тестирование соседних контактов

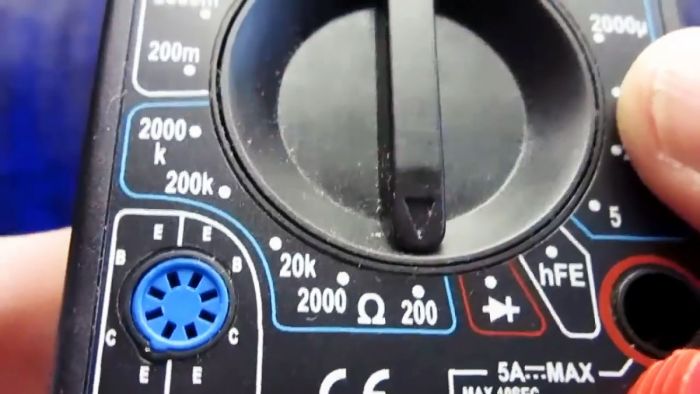

• Прибор остается в том же положении - измерение сопротивления, предел 200 Ом.

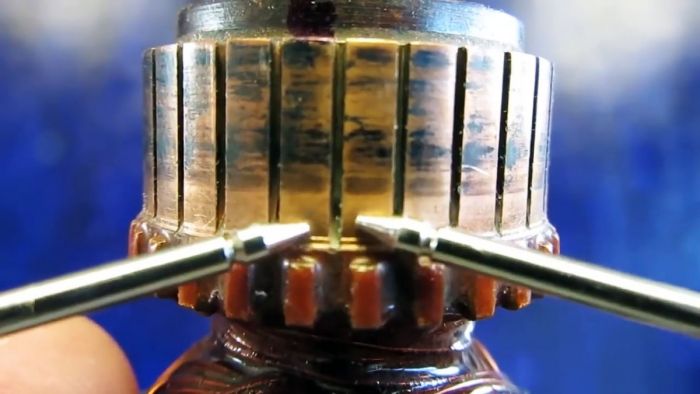

• Щупы мультиметра подключаем к двум соседним пластинам коллектора.

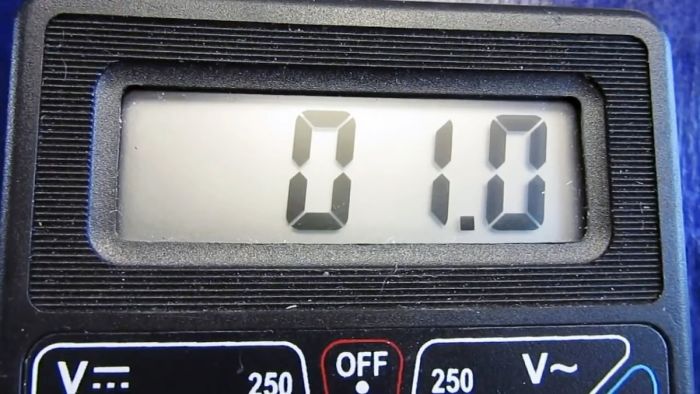

• Производим измерение, запоминаем результат.

• Далее производим замер между следующей парой контактов. И так далее, по кругу.
• Сравниваем результаты.

В этом тесте, как и в предыдущем, главное – равенство значений. И, так же как и в прошлом тесте, увеличение сопротивления обозначает обрыв провода обмотки, а уменьшение сопротивления – короткое замыкание.

На графике видно внутренне, межвитковое замыкание в одной из обмоток.

3. Проверка замыкания на корпус

• Мультиметр установлен в режим измерения сопротивления ̶̶ 200 Ом.

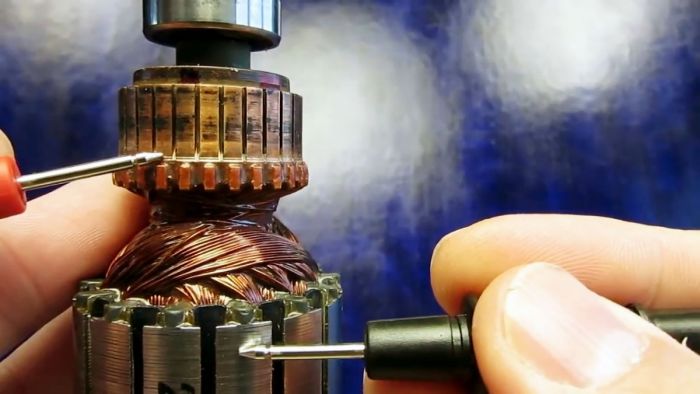

• Один щуп прибора ставим на пластину коллектора, второй на корпус якоря (вал или магнитопровод).

• Поочередно производим замеры между каждой ламелью и корпусом.

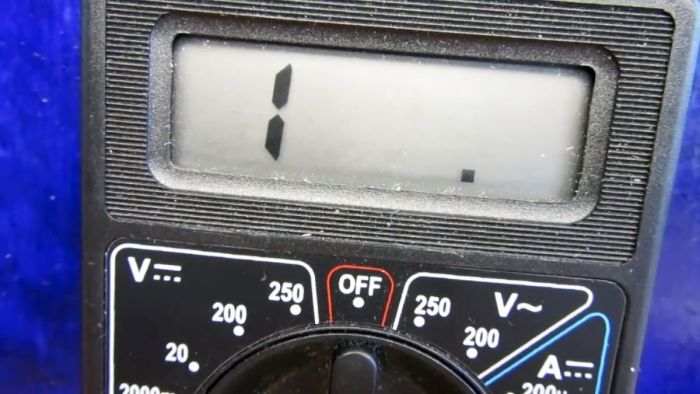

Если мультиметр показывает «1» ̶̶ замыкания на корпус нет. Если показывает какие-либо значения, или «0» и издает звуковой сигнал, то изоляция пробита

Результаты проверки

Якорь электродвигателя исправен если:
1. Сопротивление между всеми противоположными контактами равно.
2. Сопротивление между всеми соседними контактами равно.
3. Сопротивление между пластинами коллектора и корпусом равно бесконечности «1».

Рекомендации

У электронных мультиметров, особенно бытового назначения, есть некоторая погрешность. Поэтому лучше использовать стрелочный прибор. Если же такового нет, желательно определить и учитывать погрешность в измерениях. Делается это следующим образом:

• в режиме измерения сопротивления, с пределом 200 Ом, соединяем щупы вместе;
• если показания прибора «ноль» ̶̶ погрешности нет;
• если вместо нуля какая либо другая цифра, это и будет погрешность.

Допустим, мультиметр показал 0,1 Ом. Значит, в первом и втором тесте разница сопротивлений менее чем 0,1 Ом не считается повреждением.

Техника безопасности

Во время проверки ротора, необходимо соблюдать следующие меры безопасности:

• перед разборкой отключить электродвигатель от сети;
• в поврежденном якоре могут быть острые кромки, оторванные пластины коллектора или торчать поврежденные провода, поэтому необходимо использовать рабочие перчатки.
